ISO12233分辨率測試卡

在現代社會中，攝像頭已經成為我們生活中不可或缺的一部分，無論是在手機、安防、醫療還是工業檢測等領域，攝像頭都發揮著重要作用。然而，如何評估攝像頭的成像性能，確保其滿足我們的需求呢？這就需要借助ISO 12233分辨率測試卡。

ISO 12233分辨率測試卡是一種根據國際標準設計的專業測試工具，旨在全面評估攝像頭的各項性能指標。通過使用這種測試卡，我們可以精確地測量攝像頭的視覺分辨率、極限分辨率、空間頻率響應以及圖像折疊失真等重要參數。

功能詳解

視覺分辨率（Visual Resolution）

視覺分辨率是指攝像頭能夠被肉眼感知的細節分辨能力。它通常通過觀察測試卡上的線條和圖案來評估。ISO 12233測試卡上包含了一系列不同粗細的線條和圖案，用戶可以通過觀察這些圖案來評估攝像頭的視覺分辨率。

極限分辨率（Limiting Resolution）

極限分辨率是指攝像頭在理論上能夠分辨的最小細節尺寸。它通常是通過分析測試卡上的線條圖案來確定的，這些線條圖案的間距逐漸減小，直到無法被清晰分辨。通過這種方式，可以確定攝像頭的極限分辨率。

空間頻率響應（Spatial Frequency Response，SFR）

SFR是評估攝像頭對不同空間頻率細節的響應能力的指標。ISO 12233測試卡上的SFR圖案通常包括一系列周期性的黑白條紋，這些條紋的頻率逐漸增加。通過測量攝像頭拍攝的這些圖案的對比度和清晰度，可以計算出SFR曲線，從而評估攝像頭對不同空間頻率的響應。

圖像折疊失真（Aliasing Ratio Determination）

圖像折疊失真是指當攝像頭捕捉的圖像中包含超出其分辨率極限的細節時，這些細節在圖像中會以較低的頻率錯誤地再現，導致圖像失真。ISO 12233測試卡上的折疊失真圖案通常包括一些特定的結構，如楔形圖案，通過觀察這些圖案在攝像頭成像中的變化，可以評估圖像折疊失真的程度。

使用ISO 12233分辨率測試卡進行檢測

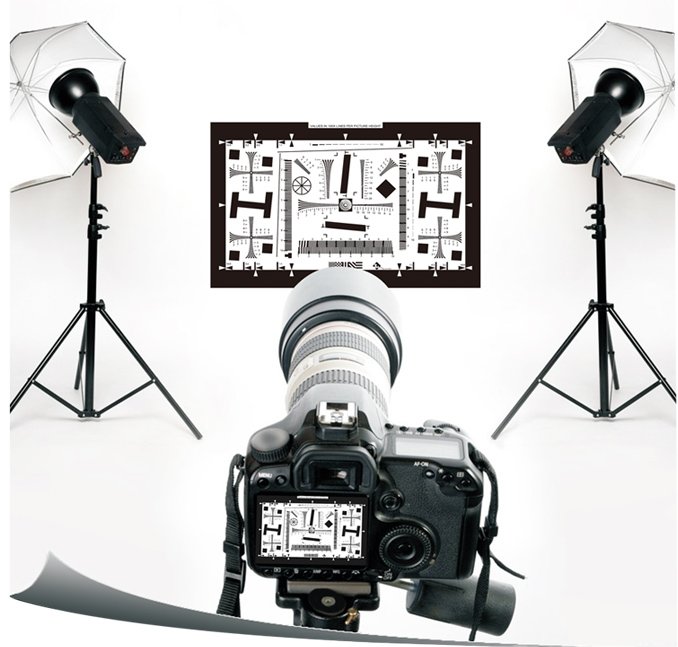

1. 準備測試環境：確保測試環境的光照均勻，白平衡設置正確，攝像頭聚焦清晰。

2. 放置測試卡：將ISO 12233分辨率測試卡放置在攝像頭的拍攝范圍內，確保測試卡平面與攝像頭光軸垂直，避免反光和陰影。

3. 拍攝測試卡：使用攝像頭按照標準要求拍攝測試卡的圖像。確保圖像的曝光和白平衡正確，避免過曝或欠曝。

4. 圖像分析：使用專業的圖像分析軟件（如美國）對拍攝的測試卡圖像進行分析。軟件會自動計算視覺分辨率、極限分辨率、SFR和圖像折疊失真等參數。

5. 結果評估：根據軟件提供的分析結果，評估攝像頭的成像性能。這些結果可以幫助用戶了解攝像頭的實際表現，并為進一步的優化和調整提供依據。

通過上述步驟，用戶可以利用ISO 12233分辨率測試卡對攝像頭進行全面的性能測試，從而確保攝像頭在實際應用中能夠達到預期的成像質量。
