白度(whiteness)是表示物質(zhì)表面白色的程度

白度，以白色含有量的百分率表示，是衡量物質(zhì)表面白色程度的重要指標。對于非金屬礦物粉體而言，白度有干白度和濕白度之分，分別反映粉體表觀的白色程度和在油性介質(zhì)中的白色程度。

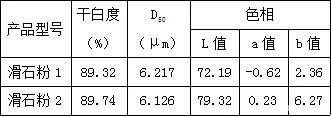

干白度是反映非金屬礦物粉體表觀的白色程度；濕白度是反映非金屬礦物粉體在油性介質(zhì)中，還原粉體原礦色相后的白色程度。故在實際應(yīng)用過程中，我們會發(fā)現(xiàn)，兩支粉體的干白度檢測結(jié)果接近，但生產(chǎn)出來的成品顏色卻完全不同。為此，我司進行了如下實驗：選擇兩支干白度比較接近的滑石粉，按同一配方比例填充于PET（聚對苯二甲酸乙二醇酯），粉體檢測結(jié)果詳見下表。

注：L值即為粉體的濕白度

實驗結(jié)果如下圖所示，左邊粒料填充的是滑石粉1，右邊粒料填充的是滑石粉2，實驗結(jié)果表明在滑石粉干白度、細度等指標接近的情況下，滑石粉1色相為冷色系，L值較小，生產(chǎn)的粒料偏暗；滑石粉2色相為暖色系，L值較大，生產(chǎn)的粒料較亮。

非金屬礦物產(chǎn)品白度的影響因素

白度是評價石英、高嶺土、滑石、碳酸鈣等非金屬礦物產(chǎn)品質(zhì)量的關(guān)鍵指標。影響非金屬礦物產(chǎn)品白度的主要因素包括礦區(qū)地址、礦粉顆粒度以及非金屬礦物的含水量。

1. 礦石來源

不同產(chǎn)地或礦區(qū)的非金屬礦物產(chǎn)品，由于含有的微量元素不同，色相存在較大的差異性，其相應(yīng)的干白度也會有所差異。在加工過程中，必須注意將相同色調(diào)的礦石一起加工，以保證礦石色相的純凈度，進而提高礦石干白度。

2. 粒度大小

粉體的粒度大小主要影響干白度。一般情況下，礦石的粒度越細，其相應(yīng)的白度值就越高。但是，在實際加工過程中，粒度越細，加工越困難，降低工作效率，增加生產(chǎn)成本。因此，不同行業(yè)對非金屬礦物粉體的粒度要求不一，并非越細越好。

3. 水分含量

礦石含水量是影響白度值的主要因素之一。一般含水量較高的粉體，白度偏暗；適當減少礦石的含水量，就可有效提高粉體白度。因此，在礦石加工中，要采用科學有效的方法減少礦石的含水量，以提高加工出來的礦石的干白度和濕白度。

色差儀測量非金屬礦物粉體的白度

色差儀是一種精密的測色儀器，通過模擬人眼的感光模式進行色彩的辨別，并將色彩數(shù)值化。在測量非金屬礦物粉體的白度時，它能夠提供精確的L*、a*、b值，其中L值表示明度（即白度），a值表示紅綠度，b值表示黃藍度。通過這些數(shù)值，我們可以準確地了解粉體的白度情況。

測量步驟及注意事項：

1. 準備測試樣品：確保非金屬礦物粉體樣品干凈、無雜質(zhì)，并且充分混合均勻。

2. 校準色差儀：按照儀器操作說明進行校準，以確保測量結(jié)果的準確性。

3. 設(shè)置測試參數(shù)：根據(jù)實際需要設(shè)置光源類型、觀測角度等參數(shù)。對于非金屬礦物粉體，一般建議使用D65標準光源進行測量。

4. 啟動色差儀：將儀器探頭對準樣品，按下測試按鈕進行測量。注意要確保探頭與樣品表面緊密接觸，避免漏光或外界光線干擾。

5. 記錄并分析結(jié)果：待測試結(jié)果穩(wěn)定后，記錄L*、a*、b值以及ΔE值（總色差）。通過對比標準值或歷史數(shù)據(jù)，分析粉體的白度情況。同時，要注意不同行業(yè)對粉體白度的要求可能有所不同，因此需要根據(jù)具體需求設(shè)定合適的色差容差范圍。一般來說，ΔE*值越小表示樣品與標準之間的色差越小，符合要求的概率越高。但具體的容差范圍還需根據(jù)行業(yè)標準、客戶要求以及實際生產(chǎn)情況來確定。
